Факультет Материаловедение и металлургические технологии
Кафедра Материаловедение и физико-химия материалов
Экспериментальный анализ композиционных материалов на основе гексаферрита бария и шпинели
И.А. Сопельцева, К.С. Литвинюк, В.Е. Живулин, , Д.А. Винник
Южно-Уральский государственный университет, г. Челябинск, Россия, 2Южно-Уральский государственный гуманитарно-педагогический университет, г. Челябинск, Россия.
Презентация
В данной работе был разработан и исследован комплексный обзор перспективных композиционных материалов на основе гексаферрита бария и шпинели. Образцы ферритов были получены методом твердофазного синтеза

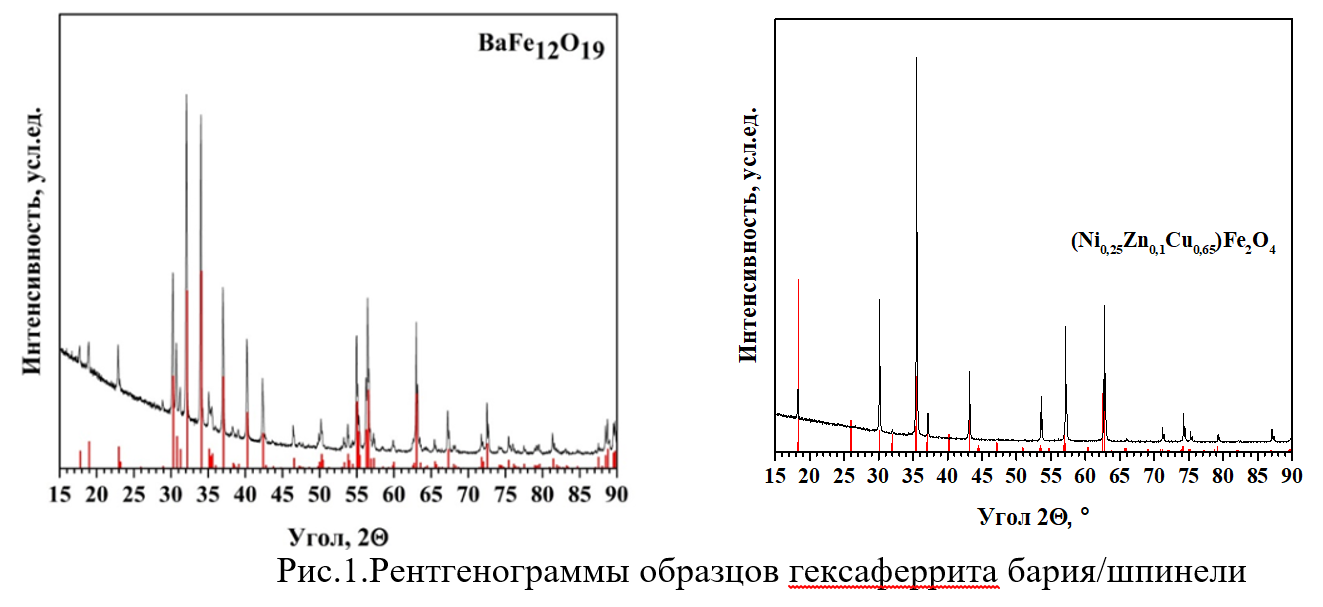

Фазовый состав и структура полученных образцов изучали при помощи порошкового дифрактометра. Морфологические особенности поверхности и элементный состав изучали при помощи электронного сканирующего микроскопа. На рисунке 1 представлены спектры рентгеновской дифракции образцов феррита/шпинели, полученных при температурах 1350°С,1150°С. По рисункам видно, что полученные образцы являются монофазными, все пики экспериментально полученной рентгенограммы соответствуют литературным данным.
По рисункам видно, что полученные образцы являются монофазными, все пики экспериментально полученной рентгенограммы соответствуют литературным данным. Композиционный материал изготавливался методом полимеризации. В данном композите наполнителем является порошок гексаферрита бария; шпинели, связующим элементом является компонент А – силикон, компонент Б- отвердитель. Было приготовлено две серии образцов. В первой серии фиксировали объемную концентрацию феррита 20 объемных % и варьировали размер частиц. Во второй серии брали феррит с одинаковым размером частиц, но с разной объемной концентрацией феррита, чтобы в дальнейшем изучить их свойства.
.png)
